Unreal Engine 连接 Steam（Session 操作）

Unreal Engine 提供了一种只需使用一种方式，即可兼容各平台的代码库（Unreal Engine Code Base）。

2022年9月11日游戏开发1分钟阅读

游戏想要连接处于各地的玩家、查看好友列表等功能，可以使用_Stream_、Xbox Live 、Facebook Game 提供的服务。但是它们之间是存在差异的，使用它们的服务可能要用到不同的代码。

Unreal Engine 提供了一种只需使用一种方式，即可兼容各平台的代码库（ Unreal Engine Code Base）。使用它连接到一个服务，并运用它提供的服务。不同平台的差异，由 Unreal Engine 去处理，开发者只需要写一次代码。这种用来连接到各种在线服务的系统，称为 在线子系统（Online Subsystem）。

会话接口是建立连接非常重要的接口，它负责创建、管理和销毁游戏会话、可以搜索 Session 也可以配对。

Session 可以看作一个游戏实例，运行在服务器上的一组属性和会话可以公开展示，以便其它玩家找到并加入。也可以是私人的 Session ，之后被邀请的人可以加入游戏。

Session 基本生命周期：

创建 Session 。
等待玩家加入。
玩家加入则注册进 Session 。
开始一个 Session 。
每个玩家都在这个 Session 中玩游戏。
结束 Session 。
取消玩家的注册。
更新 Session 或者销毁 Session 。

以第三人称模板创建一个新项目，名字为 MenuSystem ，以此项目体验子系统。

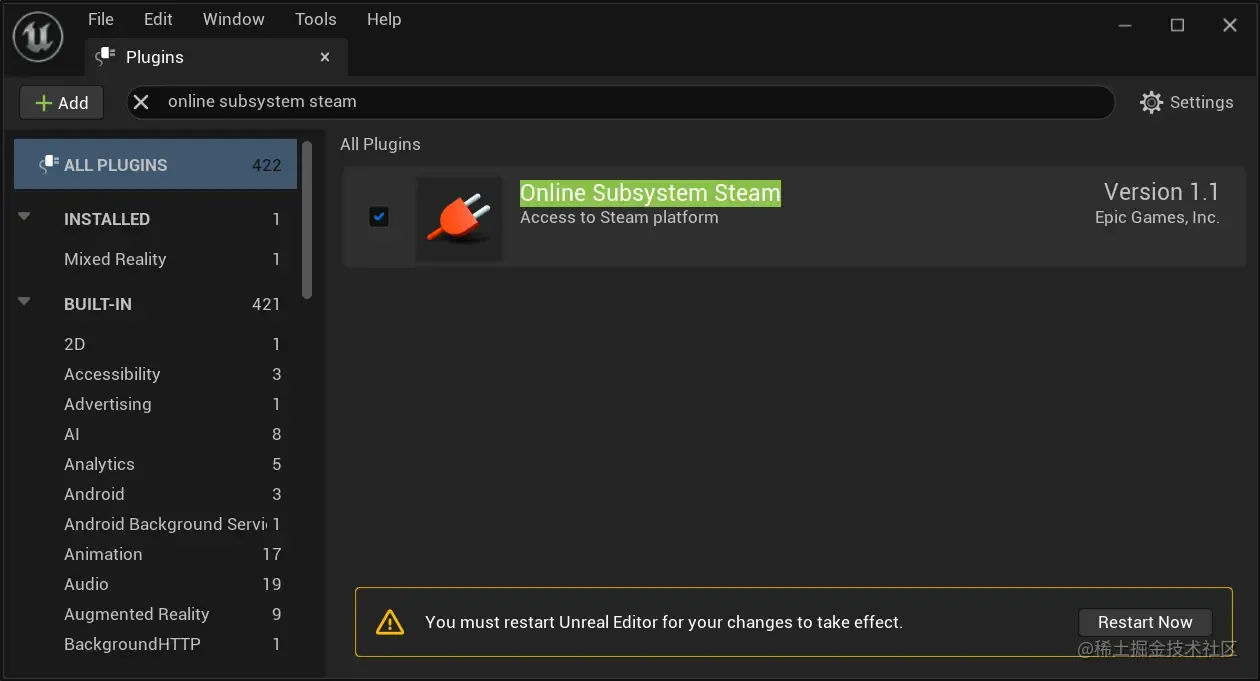

窗口顶部的 Edit -> Plugins 搜索 online subsystem steam ，安装这个插件。勾选后重启生效。

模块只是存在于引擎中的一个代码包。打开 Visual Studio ，找到 MenuSystem.Build.cs 这个 C# 文件，修改后内容如下：

public MenuSystem(ReadOnlyTargetRules Target) : base(Target)
{
  PCHUsage = PCHUsageMode.UseExplicitOrSharedPCHs;
  // 新增了"OnlineSubsystemSteam", "OnlineSubsystem"
  PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore", "HeadMountedDisplay", "OnlineSubsystemSteam", "OnlineSubsystem" });
}

保存修改后 Ctrl + Shift + B 给它 rebuild 一下，此时如果报错，回头看一下 Unreal Engine 中的 Enable Live Coding 是否取消勾选了。

找到项目文件夹，找到 Config/DefaultEngine.ini ，在最后面添加这样一段内容：

;设置网络驱动，通过 SteamNetDriver 连接到 Steam 服务
[/Script/Engine.GameEngine]
+NetDriverDefinitions=(DefName="GameNetDriver",DriverClassName="OnlineSubsystemSteam.SteamNetDriver",DriverClassNameFallback="OnlineSubsystemUtils.IpNetDriver")

;设置默认服务平台为Steam
[OnlineSubsystem]
DefaultPlatformService=Steam

;设置 SteamDevAppId 为 480（这是通用测试 ID）
;要用Session，就要设置 bInitServerOnClient=true
[OnlineSubsystemSteam]
bEnabled=true
SteamDevAppId=480
bInitServerOnClient=true

; If using Sessions
; bInitServerOnClient=true
;设置连接类名
[/Script/OnlineSubsystemSteam.SteamNetDriver]
NetConnectionClassName="OnlineSubsystemSteam.SteamNetConnection"

关闭 Visual Studio 和 Unreal Engine ，删除项目目录下的一些目录（ Saved、Intermediate、Binaries ）。接着右击 .uproject 文件，选择 Generate Visual Studio project files 。刚刚删除的目录又出现了，接着点击 .uproject ，会弹窗提示 “Would you like to rebuild them now ？ “，选择是，配置完成。

为了省事，处理 Session 相关的代码直接写在 MenuSystemCharacter 的类里。首先在 MenuSystemCharacter.h 中添加一个公共属性：

public:

  // Pointer to online session interface
  // 这个成员变量用于存储 在线会话接口
  // GetSessionInterface 返回的是一个 IOnlineSessionPtr。（ MenuSystemCharacter.cpp 中用到）
  // IOnlineSessionPtr OnlineSessionInterface; 这是下面类型的别名，所以此处直接写原本的类型，否则需要头文件引入
  TSharedPtr<class IOnlineSession, ESPMode::ThreadSafe> OnlineSessionInterface;
};

接着在 MenuSystemCharacter.cpp 的构造函数中，在最后面添加下面的代码：

AMenuSystemCharacter::AMenuSystemCharacter(){
  // ......

  // 获取在线子系统
  IOnlineSubsystem* OnlineSubsystem = IOnlineSubsystem::Get();
  if (OnlineSubsystem) {
    OnlineSessionInterface = OnlineSubsystem->GetSessionInterface();

    // GEngine 是 Unreal Engine 自带的一个指针，提供了一系列方法
    // 格式化输出文字到屏幕
    if (GEngine) {
      GEngine->AddOnScreenDebugMessage(
        -1, // 不会替换之前打印的消息
        15.f, // 打印的内容停留 15 秒
        FColor::Blue, // 文字颜色为蓝色
        FString::Printf(TEXT("Found subsystem %s"), *OnlineSubsystem->GetSubsystemName().ToString()) // 获取子系统名字
      );
    }
  }
}

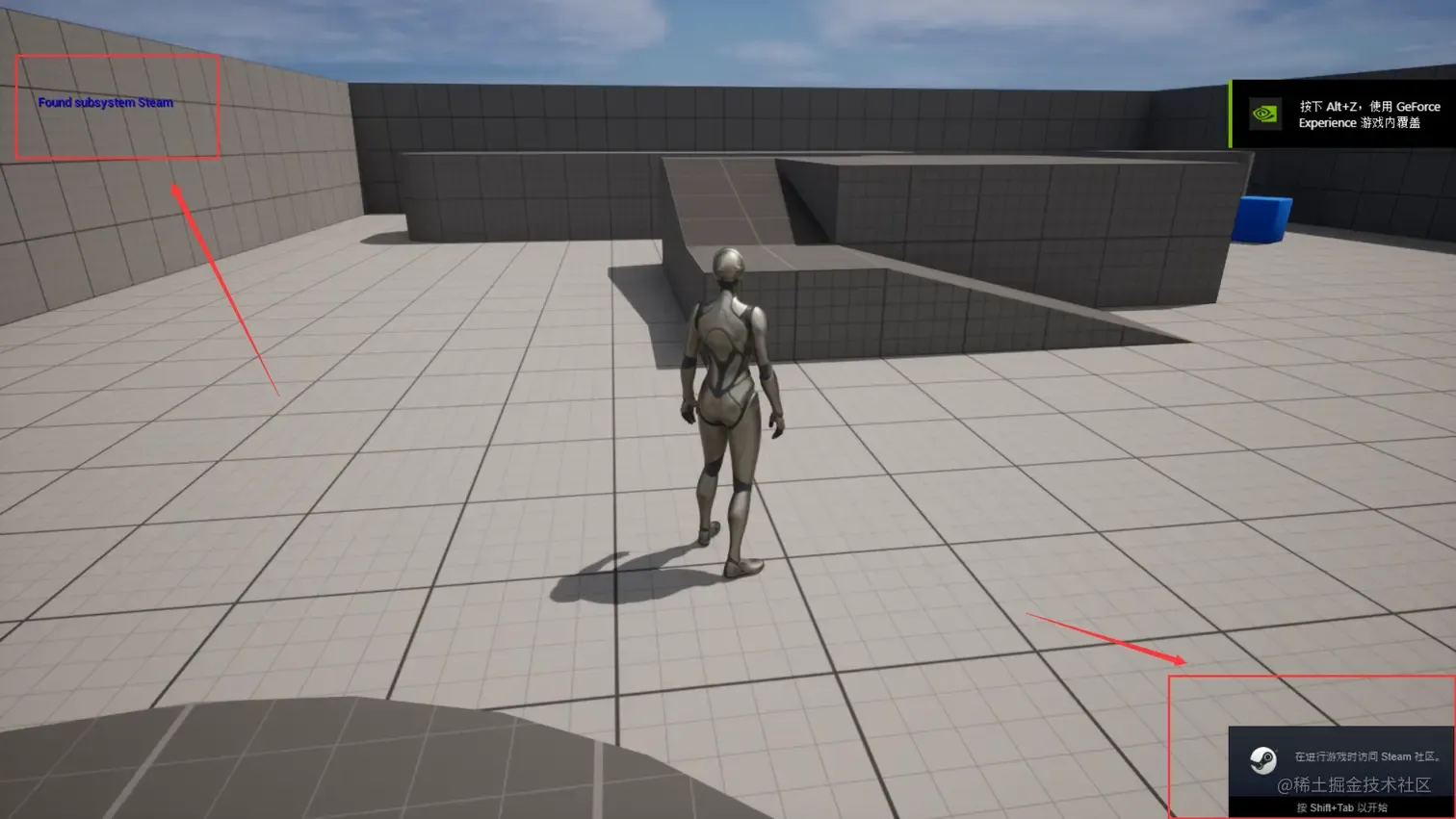

因为是直接写在角色类的构造函数中，所以游戏启动就会执行上面的代码。在 Editor 中启动后，左上方屏幕输出的是 NULL，这个 NULL 不是空指针，而是一个专为局域网（ Lan ）设计的子系统。打包后就可以看了，如果打包后目录中没有输出 exe 文件，则删除项目目录下的 Saved、Intermediate、Binaries 这三个目录。rebuild 项目后打包。接着确定 Steam 在后台运行，打开打包后的程序，可以看到打印出来的效果如下：

主要三个步骤，在 MenuSystemCharacter.h 中进行创建 Session 的函数声明。MenuSystemCharacter.cpp 中实现函数声明。在蓝图中绑定什么时候执行条件。首先是 MenuSystemCharacter.h ：

// 后面代码中的 IOnlineSessionPtr FOnCreateSessionCompleteDelegate 的头文件为 OnlineSessionInterface.h
#include "Interfaces/OnlineSessionInterface.h"

#include "MenuSystemCharacter.generated.h" // generated.h 要放在最后面

UCLASS(config=Game)
class AMenuSystemCharacter : public ACharacter
{
  ......

public:

  // Pointer to online session interface
  // TSharedPtr<class IOnlineSession, ESPMode::ThreadSafe>
  // 引入了 OnlineSessionInterface.h ，所以直接用 IOnlineSessionPtr
  IOnlineSessionPtr OnlineSessionInterface;

protected:
  // 这个函数执行创建 Session 的逻辑，设为蓝图可调用的
  UFUNCTION(BlueprintCallable)
  void CreateGameSeesion();

  // 成功创建 Session 后执行的函数
  void OnCreateSessionComplete(FName SessionName, bool bWasSuccessful);

private:
  // 委托变量，存放 OnCreateSessionComplete
  FOnCreateSessionCompleteDelegate CreateSessionCompleteDelegate;
};

接着，在 MenuSystemCharacter.cpp 中给委托赋值、实现头文件中的函数声明。

// 构造函数中给 CreateSessionCompleteDelegate 绑定一个函数
// FOnCreateSessionCompleteDelegate 来自 OnlineSessionSettings.h
// &ThisClass 代表本类的名字，
// 构造函数中给 CreateSessionCompleteDelegate 赋值为本类中的 OnCreateSessionComplete函数
AMenuSystemCharacter::AMenuSystemCharacter():
  CreateSessionCompleteDelegate(FOnCreateSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnCreateSessionComplete))
{
  // ......
}


// 实现创建 Session 的逻辑
void AMenuSystemCharacter::CreateGameSeesion() {
  // OnlineSessionInterface 无效时直接返回
  if (!OnlineSessionInterface.IsValid()) {
    return;
  }

  // NAME_GameSession 是个常量，表示当前会话名
  // 判断当前会话名判断是否存在于在线会话中
  auto ExistingSession = OnlineSessionInterface->GetNamedSession(NAME_GameSession);
  if (ExistingSession != nullptr) {
    // 如果存在，则销毁 Session
    OnlineSessionInterface->DestroySession(NAME_GameSession);
  }

  // 添加 CreateSessionCompleteDelegate 到委托列表中
  // 当 Session 创建成功后，会调用 CreateSessionCompleteDelegate 绑定的函数 OnCreateSessionComplete
  OnlineSessionInterface->AddOnCreateSessionCompleteDelegate_Handle(CreateSessionCompleteDelegate);

  // 创建一个存放 Session 设置的对象指针
  TSharedPtr<FOnlineSessionSettings> SessionSettings = MakeShareable(new FOnlineSessionSettings());
  SessionSettings->bIsLANMatch = false; // 设置为 外部玩家可见的非局域网匹配
  SessionSettings->NumPublicConnections = 4; // 可以有 4 个玩家连接
  SessionSettings->bAllowJoinInProgress = true; // 允许加入正在运行的游戏
  SessionSettings->bAllowJoinViaPresence = true; // 允许区域玩家加入
  SessionSettings->bShouldAdvertise = true; // 在在线服务上公开发布
  SessionSettings->bUsesPresence = true;  // 显示用户状态信息
  SessionSettings->bUseLobbiesIfAvailable = true; // 支持 Lobbies Api，不开启可能无法找到 Session
  // 获取玩家控制器，用于获取玩家信息
  const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
  // 创建 Session，传入网络ID 、Sesssion名、Session设置
  OnlineSessionInterface -> CreateSession(*LocalPlayer->GetPreferredUniqueNetId(), NAME_GameSession, *SessionSettings);
}

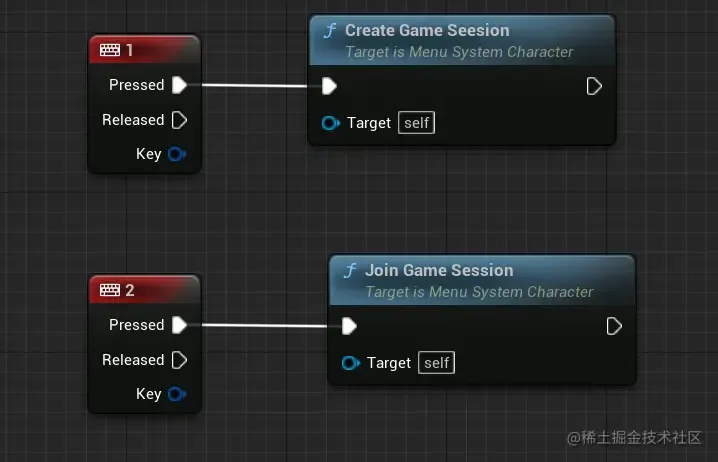

接着在蓝图中绑定触发事件：

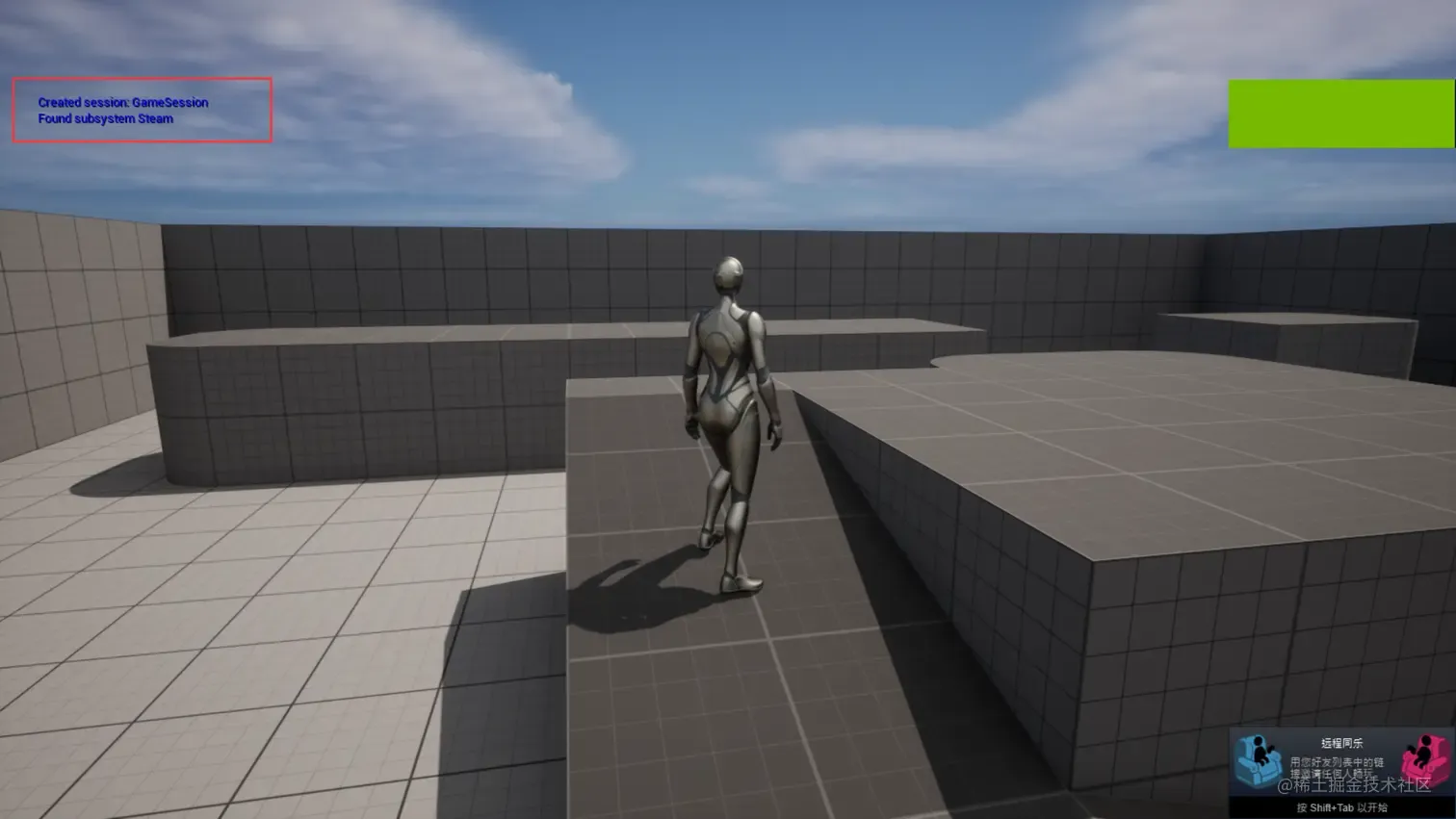

此时打包后运行游戏，按 1 触发绑定的事件。可以看到成功创建了 Session ，效果如下图所示：

新增寻找 Session 的代码，步骤与创建类似。首先在 MenuSystemCharacter.h 中添加下面的内容：

protected:
  // 加入游戏 Session 的逻辑
  UFUNCTION(BlueprintCallable)
  void JoinGameSession();

  // 找到 Session 后执行的函数
  void OnFindSessionsComplete(bool bWasSuccessful);

private:
  // 存放找到 OnFindSessionsComplete 的委托
  FOnFindSessionsCompleteDelegate FindSessionCompleteDelege;
  // 存放搜索对象
  TSharedPtr<FOnlineSessionSearch> SessionSearch;
};

接着是_MenuSystemCharacter.cpp_ :

// 构造函数中给 FindSessionCompleteDelege 赋值为本类中的 OnFindSessionsComplete 函数
AMenuSystemCharacter::AMenuSystemCharacter():
  CreateSessionCompleteDelegate(FOnCreateSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnCreateSessionComplete)),
  FindSessionCompleteDelege(FOnFindSessionsCompleteDelegate::CreateUObject(this, &ThisClass::OnFindSessionsComplete))
{
  // ......
}

// 加入游戏的逻辑
void AMenuSystemCharacter::JoinGameSession() {
  // Find game session
  if (!OnlineSessionInterface.IsValid()) {
    return;
  }

  // 将委托添加到 FindSessionsCompleteDelegate_Handle 委托列表
  // 找到 Session 后执行 FindSessionCompleteDelege 绑定的函数 OnFindSessionsComplete
  OnlineSessionInterface->AddOnFindSessionsCompleteDelegate_Handle(FindSessionCompleteDelege);

  SessionSearch = MakeShareable(new FOnlineSessionSearch()); // 创建 SessionSearch 对象
  SessionSearch->MaxSearchResults = 10000; // 最大搜索结果为 10000 条
  SessionSearch->bIsLanQuery = false; // 关闭局域网查询
  SessionSearch->QuerySettings.Set(SEARCH_PRESENCE, true, EOnlineComparisonOp::Equals); // 只查询 presence 值为 true 的

  // 获取玩家控制器，以供后面获取网络 ID
  const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
  // 通过 网络ID、SessionSearch 搜索参数 来查找 Session
  OnlineSessionInterface->FindSessions(*LocalPlayer->GetPreferredUniqueNetId(), SessionSearch.ToSharedRef());
}

// 找到 Session 后执行的函数
void AMenuSystemCharacter::OnFindSessionsComplete(bool bWasSuccessful) {
  // 打印搜索结果数量
  GEngine->AddOnScreenDebugMessage(
    -1,
    15.f,
    FColor::Cyan,
    FString::Printf(TEXT("Found SearchResults %d"), SessionSearch->SearchResults.Num())
  );

  // 遍历结果，取出每条结果的 Id、User，打印它们
  for (auto Result : SessionSearch->SearchResults) {
    FString Id = Result.GetSessionIdStr();
    FString User = Result.Session.OwningUserName;
    if (GEngine) {
      GEngine->AddOnScreenDebugMessage(
        -1,
        15.f,
        FColor::Cyan,
        FString::Printf(TEXT("Id: %s, User: %s"), *Id, *User)
      );
    }
  }
}

接着，在蓝图中绑定事件：

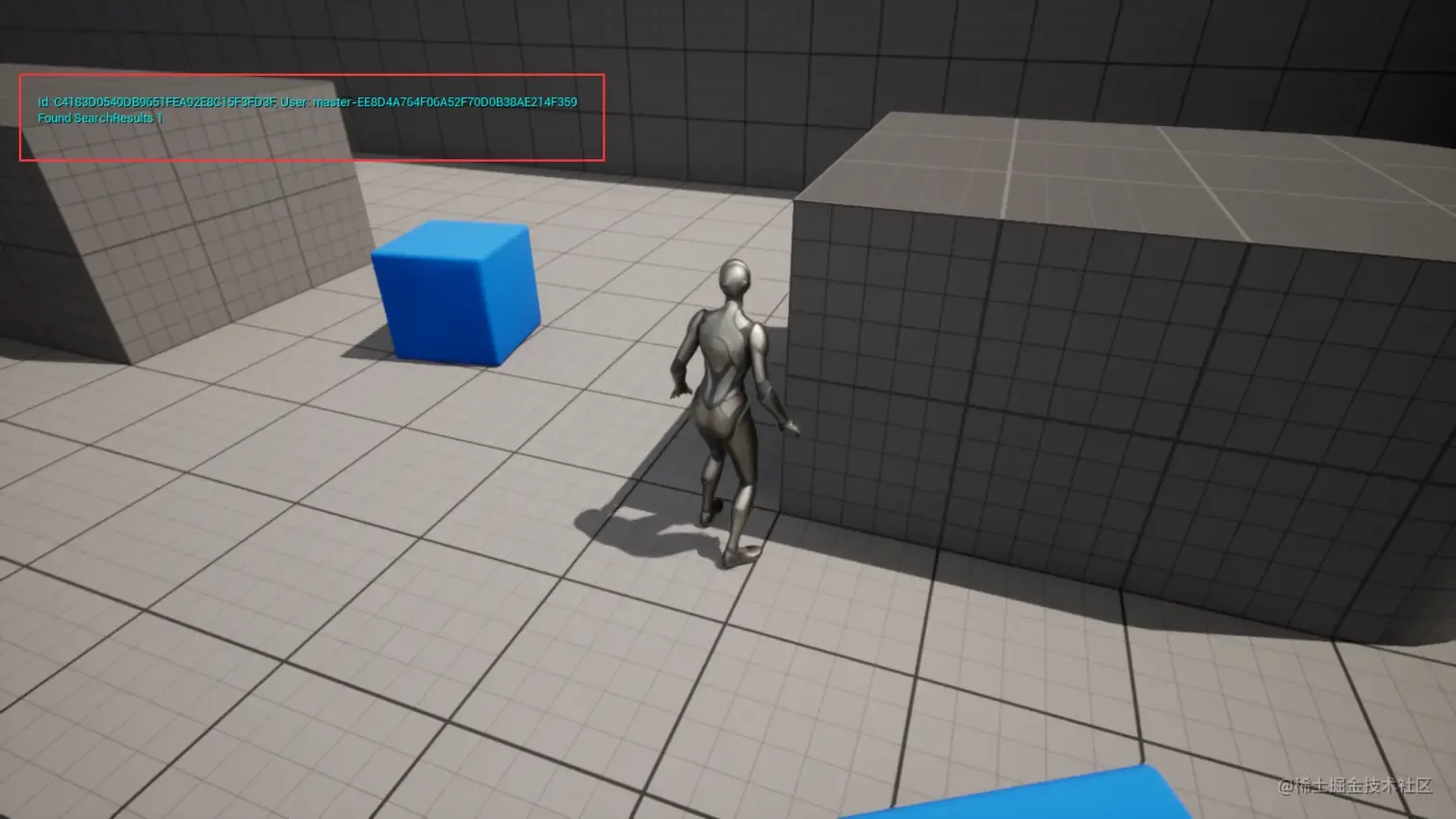

最后将游戏打包，打开两个客户端，一个创建，另一个查找。最终查找到的效果如下：

首先是 MenuSystemCharacter.h ：

UCLASS(config=Game)
class AMenuSystemCharacter : public ACharacter
{
  // ......
protected:
  void OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result);
private:
  // ......
  FOnJoinSessionCompleteDelegate JoinSessionCompleteDelegate;

}

然后是 MenuSystemCharacter.cpp :

// 构造函数中给 JoinSessionCompleteDelegate赋值为本类中的 OnJoinSessionComplete函数
AMenuSystemCharacter::AMenuSystemCharacter():
  CreateSessionCompleteDelegate(FOnCreateSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnCreateSessionComplete)),
  FindSessionCompleteDelege(FOnFindSessionsCompleteDelegate::CreateUObject(this, &ThisClass::OnFindSessionsComplete)),
  JoinSessionCompleteDelegate(FOnJoinSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnJoinSessionComplete))
{
  // ......
}

// CreateGameSeesion 中添加 SessionSettings 设置
void AMenuSystemCharacter::CreateGameSeesion() {
  // ......

  // 设置 MatchType 为 "FreeForAll"
  SessionSettings->Set(FName("MatchType"), FString("FreeForAll"), EOnlineDataAdvertisementType::ViaOnlineServiceAndPing);

  // ......
}

// OnCreateSessionComplete 中添加成功创建 Session 后切换关卡的逻辑
void AMenuSystemCharacter::OnCreateSessionComplete(FName SessionName, bool bWasSuccessful) {
  if (bWasSuccessful) {
    // ......

    // 切换到名为 Lobby 的关卡
    UWorld* World = GetWorld();
    if (World) {
      World->ServerTravel(FString("/Game/ThirdPerson/Maps/Lobby?listen"));
    }
  } else {
    // ......
  }
}

//
void AMenuSystemCharacter::OnFindSessionsComplete(bool bWasSuccessful) {

  if (!OnlineSessionInterface.IsValid()) {
    return;
  }

  for (auto Result : SessionSearch->SearchResults) {

    FString Id = Result.GetSessionIdStr();
    FString User = Result.Session.OwningUserName;

    // 获取 MatchType
    FString MatchType;
    Result.Session.SessionSettings.Get(FName("MatchType"), MatchType);

    if (GEngine) {
      GEngine->AddOnScreenDebugMessage(
        -1,
        15.f,
        FColor::Cyan,
        FString::Printf(TEXT("Id: %s, User: %s"), *Id, *User)
      );
    }

    // 如果 MatchType 是前面 CreateGameSeesion 中设置的 "FreeForAll"，则打印并添加委托，同时加入 Session
    if (MatchType == FString("FreeForAll")) {
      if (GEngine) {
        GEngine->AddOnScreenDebugMessage(
          -1,
          15.f,
          FColor::Cyan,
          FString::Printf(TEXT("Joining Match Type %s"), *MatchType)
        );
      }

      OnlineSessionInterface->AddOnJoinSessionCompleteDelegate_Handle(JoinSessionCompleteDelegate);

      const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController();
      OnlineSessionInterface->JoinSession(*LocalPlayer->GetPreferredUniqueNetId(), NAME_GameSession, Result);
    }
  }
}

最后打包，将 .exe 在两台机器上运行，查看效果。
